Chybové kódy klimatizace Haier s dešifrováním
Popis chybových kódů na displeji vnitřní jednotky domácích klimatizací Haier řady.
Indikace chyb a poruch. Poloprůmyslové klimatizace Super Match. Neinvertorové modely.
| Kód poruchy | Popis závady | Analýza a diagnostika | Poznámka |
|---|---|---|---|
| 1 | Selhání paměti EEPROM | Porucha paměti EEPROM GPU venkovní jednotky | |
| 3 | Proudové přetížení kompresoru/nesprávné připojení fáze | Proudové přetížení, když kompresor běží, nebo chyba připojení fáze před spuštěním kompresoru. Pokud se chyba opakuje 3x během 1 hodiny, porucha je potvrzena a zaregistrována jako nouzová. | Neodvolatelný |
| 6 | Ochrana proti vysokému/nízkému napětí | Fázové napětí je příliš vysoké (více než 270 V po dobu 2 sekund) nebo příliš nízké (méně než 187 V po dobu 2 sekund). Pokud se chyba opakuje 3x během 30 minut, porucha je potvrzena a zaregistrována jako nouzová. | Neodvolatelný |
| 8 | Ochrana proti příliš vysoké výstupní teplotě | Pokud po spuštění kompresoru Td překročí 120 °C po dobu 10 sekund, kompresor se vypne. Pokud se chyba opakuje 3x během 1 hodiny, porucha je potvrzena a zaregistrována jako nouzová. | Neodvolatelný |
| 9 | Porucha motoru DC ventilátoru | Pokud se chyba opakuje 3x během 1 hodiny, porucha je potvrzena a zaregistrována jako nouzová. | Neodvolatelný |
| 10 | Chyba snímače teploty odmrazování | Snímač zaznamenává hodnoty menší než 20 nebo větší než 1000 po dobu 60 sekund. Teplota rozmrazování je příliš vysoká (více než 68 °C po dobu 3 sekund nebo více než 63 °C po dobu 20 sekund) | S resetem |
| 11 | Chyba snímače teploty sání | Snímač zaznamenává hodnoty menší než 20 nebo větší než 1000 po dobu 60 sekund. V režimu Během procesu odmrazování a po dobu 6 min. poté se tato chyba nebere v úvahu jako nouzová. | S resetem |
| 12 | Chyba čidla venkovní teploty | Snímač zaznamenává hodnoty menší než 20 nebo větší než 1000 po dobu 60 sekund. V režimu Během procesu odmrazování a po dobu 6 min. poté se tato chyba nebere v úvahu jako nouzová. | S resetem |
| 13 | Chyba snímače teploty výtlaku | Po 3 minutách provozu kompresoru senzor registruje hodnoty nižší než 20 nebo vyšší než 1000 po dobu 60 sekund. | S resetem |
| 15 | Chyba komunikace mezi venkovní a vnitřní jednotkou | Žádný signál odezvy z vnitřní jednotky po dobu 4 minut. | S resetem |
| 16 | Chladicí okruh nedostatečně naplněný nebo ucpané výtlačné potrubí | Pokud se chyba opakuje 3x během 1 hodiny, porucha je potvrzena a zaregistrována jako nouzová. | Neodvolatelný |
| 17 | Chyba řazení ve 4 směrech. ventil | Pokud se chyba zopakuje 3x během 1 hodiny, porucha je registrována jako nouzová. | Neodvolatelný |
| 25 | Nízký proud kompresoru / Nevyváženost proudu mezi 2 fázemi | Nízký proud po spuštění kompresoru nebo nerovnováha proudů mezi fázemi po spuštění kompresoru. Pokud se chyba opakuje 3x během 1 hodiny, porucha je potvrzena a zaregistrována jako nouzová. | Neodvolatelný |
| 42 | Chyba vysokotlakého spínače | Pokud po 3 min. Když kompresor běží, je během 30 sekund detekováno nedostatečné spojení s relé, řídicí systém generuje chybový signál. Pokud se opakuje 3x za 1 hodinu, porucha je potvrzena. Stejně tak, pokud Tcm >68o C po dobu 10 sekund 3krát. | Neodvolatelný |
| 43 | Chyba nízkotlakého spínače | Pokud po 3 min. Když kompresor běží, je během 30 sekund detekováno nedostatečné spojení s relé, řídicí systém generuje chybový signál. Při opakování 3x za 1 hodinu je závada potvrzena. Během rozmrazování a po dobu 6 min. Poté tato chyba není nouzová. | Neodvolatelný |
Indikace chyb a poruch. Poloprůmyslové klimatizace Super Match. Invertorové modely.
| Kód poruchy | Popis závady | Analýza a diagnostika | Poznámka |
|---|---|---|---|
| 1 | Selhání paměti EEPROM | Porucha paměti EEPROM GPU venkovní jednotky | Neodvolatelný |
| 2 | Ochrana proti proudovému přetížení při poklesu frekvence kompresoru, určená softwarem regulátoru | Pokud se chyba opakuje 3x během 1 hodiny, porucha je potvrzena a zaregistrována jako nouzová. | S resetem |
| 3 | Pevná nadproudová ochrana. otáčky kompresoru | Porucha modulu, pokud se chyba opakuje 3x za 1 hodinu, je potvrzena a je registrována nouzová situace | Neodvolatelný |
| 4 | Chyba komunikace mezi propojovací deskou a modulem | Žádný signál odezvy z modulu do 4 minut po navázání komunikační relace | S resetem |
| 5 | Nadproud kompresoru | Pokud se chyba opakuje 3x během 1 hodiny, porucha je potvrzena a zaregistrována jako nouzová situace. | Neodvolatelný |
| 7 | Zablokování nebo porucha kompresoru | Pokud se chyba opakuje 3x během 1 hodiny, porucha je potvrzena a zaregistrována jako nouzová. | Neodvolatelný |
| 8 | Ochrana proti příliš vysoké výstupní teplotě | Pokud po spuštění kompresoru Td > 115® C, po 10 sec. kompresor se zastaví. Při opakování 3x během 1 hodiny je registrována nehoda. | Neodvolatelný |
| 9 | Porucha motoru DC ventilátoru | Pokud se chyba opakuje 3x během 1 hodiny, porucha je potvrzena a zaregistrována jako nouzová. | Neodvolatelný |
| 10 | Chyba snímače teploty odmrazování. venkovní jednotka | Snímač zaznamená hodnoty menší než 20 nebo větší než 1000 během 60 sekund. V režimu chlazení, stejně jako během procesu rozmrazování a po dobu 6 minut. Poté se tato chyba nepovažuje za nouzovou. | S resetem |
| 11 | Chyba snímače teploty sání | Pokud se chyba opakuje 3x během 1 hodiny, porucha je potvrzena a zaregistrována jako nouzová. | S resetem |
| 12 | Chyba snímače teploty venkovního vzduchu | Snímač zaznamená hodnoty menší než 20 nebo větší než 1000 během 60 sekund. Během rozmrazování a po dobu 6 minut. poté tato chyba není nouzová | S resetem |
| 13 | Chyba snímače teploty výtlaku | Po 3 minutách provozu kompresoru senzor registruje hodnoty nižší než 20 nebo vyšší než 1000 po dobu 60 sekund. | S resetem |
| 15 | Chyba komunikace mezi venkovní a vnitřní jednotkou | Žádný signál odezvy z interní. jednotky po dobu 4 minut, nebo poruchu vnitřní jednotky Slave v systému MAXI SPLIT | S resetem |
| 16 | Chladicí okruh nedostatečně naplněný nebo ucpané výtlačné potrubí | Pokud se chyba opakuje 3x během 1 hodiny, porucha je potvrzena a zaregistrována jako nouzová. | Neodvolatelný |
| 17 | Chyba řazení ve 4 směrech. ventil | Pokud se chyba zopakuje 3x během 1 hodiny, porucha je registrována jako nouzová. | Neodvolatelný |
| 18 | Nadproudová ochrana při poklesu frekvence kompresoru | Pokud se chyba opakuje 3x během 1 hodiny, porucha je potvrzena a zaregistrována jako nouzová. | Neodvolatelný |
| 19 | Ochrana proti nadproudu na pevné hodnotě. otáčky kompresoru určené softwarem regulátoru | Pokud se chyba opakuje 3x během 1 hodiny, porucha je potvrzena a zaregistrována jako nouzová. | Neodvolatelný |
| 23 | Přehřátí modulu nebo chyba snímače teploty modulu | Pokud se chyba opakuje 3x během 1 hodiny, porucha je potvrzena a zaregistrována jako nouzová. | Neodvolatelný |
| 24 | Ochrana proti proudovému přetížení při zvýšení frekvence kompresoru, určená softwarem regulátoru | Pokud se chyba opakuje 3x během 1 hodiny, porucha je potvrzena a zaregistrována jako nouzová. | Neodvolatelný |
| 27 | Bez spojení s kompresorem | Pokud se chyba opakuje 3x během 1 hodiny, porucha je potvrzena a zaregistrována jako nouzová. | Neodvolatelný |
| 28 | Ochrana modulu proti vysokému napětí | Signál je odeslán z desky modulu | S resetem |
| 29 | Ochrana modulu proti nízkému napětí | Signál je odeslán z desky modulu | S resetem |
| 38 | Chyba komunikace mezi moduly | Žádný zpětný vstupní signál po dobu 2 minut | S resetem |
| 39 | Chyba snímače teploty kondenzace v T/O. venkovní jednotka | Snímač zaznamená hodnoty menší než 20 nebo větší než 1000 během 60 sekund. Během rozmrazování a po dobu 6 minut. poté tato chyba není nouzová | S resetem |
| 43 | Chyba nízkotlakého spínače | Pokud po 3 min. Když kompresor běží, je během 30 sekund detekováno nedostatečné spojení s relé, řídicí systém generuje chybový signál. Při opakování 3x za 1 hodinu je závada potvrzena. Během rozmrazování a po dobu 6 min. Poté tato chyba není nouzová. | Neodvolatelný |
| 44 | Chyba vysokotlakého spínače | Pokud po 3 min. Když kompresor běží, je během 30 sekund detekováno nedostatečné spojení s relé, řídicí systém generuje chybový signál. Pokud se opakuje 3x za 1 hodinu, porucha je potvrzena. Stejně tak, pokud Tcm >68o C po dobu 10 sekund 3krát. | Neodvolatelný |
Manažeři společnosti zodpoví všechny vaše dotazy, vyberou potřebné vybavení a připraví obchodní nabídku.
E0 – Byla zjištěna závada funkce odvodu kondenzátu.
E1 – V kompresoru zjištěn vysoký tlak.
E2 – Výměník tepla vnitřního modulu je pokrytý ledem, jeho výkon je zhoršený.
E3 – Kompresor má nedostatečný tlak.
E4 – Kompresor se přehřívá kvůli poruchám.
E5 – Kompresor se automaticky vypne kvůli zvýšené zátěži.
E6 – Vyskytl se problém v komunikaci mezi jednotkami systému.
E7 – Vnitřní modul nereaguje na příkazy přicházející z ovládacího panelu.
E8 – Interní modul je přetížen, bylo zjištěno přetížení elektromotoru.
F0 – Teplotní čidlo v místnosti se vypnulo, což znamená poruchu.
F1 – Teplotní čidlo vnitřního modulového výměníku tepla přestalo fungovat.
F2 – Selhalo teplotní čidlo tepelného výměníku externího modulu.
F3 – Senzor venkovní teploty se vypnul a zastavil se tok informací.
F4 – Teplotní čidlo na přívodu vzduchu přestalo fungovat a neregistruje změny.
FF – Napájení je přerušeno, což způsobuje selhání systému.
Chyby v multizónových systémech MRV-S
AU282FHERA
AU482FIERA
AU48NFIERA
AU60NFIERA

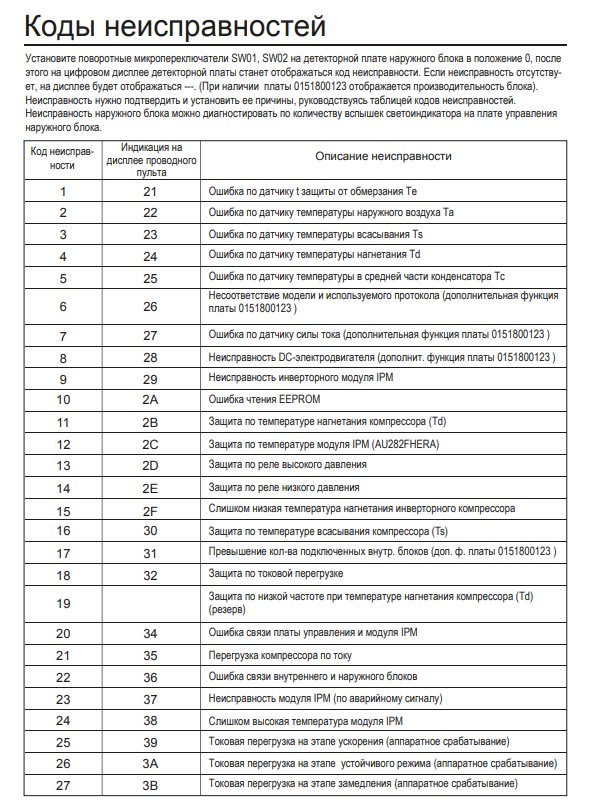

| Kód poruchy | Indikace na displeji kabelového dálkového ovládání | Popis závady |
| 1 | 21 | Chyba snímače t protimrazová ochrana Te |
| 2 | 22 | Chyba snímače venkovní teploty Ta |
| 3 | 23 | Chyba na snímači teploty sání Ts |
| 4 | 24 | Chyba na snímači teploty výtlaku Td |
| 5 | 25 | Chyba teplotního čidla ve střední části kondenzátoru Tc |
| 6 | 26 | Nesoulad mezi modelem a použitým protokolem (funkce přídavné desky 0151800123) |
| 7 | 27 | Chyba aktuálního snímače (funkce přídavné desky 0151800123) |
| 8 | 28 | Porucha stejnosměrného motoru (funkce přídavné desky 0151800123) |
| 9 | 29 | Porucha invertorového modulu IPM |
Chyba čtení EEPROM
Teplotní ochrana výtlaku kompresoru (Td)
Tepelná ochrana modulu IPM (AU282FHERA)
Ochrana vysokotlakým spínačem
Ochrana nízkotlakým spínačem
Příliš nízká výstupní teplota kompresoru invertoru
Ochrana proti teplotě sání kompresoru (Ts)
Překročení počtu připojených interních bloky (přídavná f. deska 0151800123)
Nadproudová ochrana
Nízkofrekvenční ochrana při výstupní teplotě kompresoru (Td) (rezerva)
Chyba komunikace mezi řídicí deskou a modulem IPM
Nadproud kompresoru
Chyba komunikace mezi vnitřní a venkovní jednotkou
Selhání modulu IPM (alarm)
Teplota modulu IPM je příliš vysoká
Proudové přetížení během fáze zrychlení (hardwarová chyba)
Proudové přetížení ve fázi ustáleného stavu (hardwarová chyba)
Nadproud během zpomalovací fáze (spuštěno hardwarem)
Poruchové kódy pro vnitřní jednotky vícezónových systémů MRV-S
| Kód poruchy | Indikace na displeji kabelového dálkového ovládání | Počet bliknutí LED5 na bloku časovače/desce LED na IR přijímači | Popis závady |
| 01 | 01 | 1 | Porucha snímače okolní teploty Ta |
| 02 | 02 | 2 | Porucha snímače teploty výměníku Tc1 |
| 03 | 03 | 3 | Porucha snímače teploty výměníku Tc2 |
| 04 | 04 | 4 | Porucha snímače teploty dvou energií |
| 05 | 05 | 5 | Chyba EEPROM na desce vnitřní jednotky |
| 06 | 06 | 6 | Nedostatek komunikace mezi vnitřními a venkovními jednotkami |
| 07 | 07 | 7 | Nedostatek komunikace mezi vnitřní jednotkou a kabelovým dálkovým ovládáním |
| 08 | 08 | 8 | Chyba odvodu kondenzátu |
| 09 | 09 | 9 | Duplicitní adresa vnitřní jednotky |
| 0A | 0A | 10 | Duplikování centrální adresy vnitřní jednotky |
