Instalace dvoužilového kabelu a jeho typů Novakabel | N-kabel

Jakýkoli topný kabel lze připojit pouze vlastní silou. Instalace často vyžaduje určité specifické znalosti, ale pokud doma najdete několik nástrojů, můžete to udělat bez cizí pomoci. Existují různé typy topných kabelů, jedním z nejspolehlivějších je dvoužilový kabel.

Instalace dvoužilového kabelu

K instalaci dvoužilového kabelu budete potřebovat následující nástroje:

• šroubovák;
• kancelářský nůž;
• kleště;
• kleštiny;
• vysoušeč vlasů, nejlépe průmyslový

Při připojování kabelu je často nutné vzájemně spojovat různé části a instalovat spojky v koncových bodech tak, aby byl kabel izolován. Nezkušený člověk s tím může mít problémy.

Chcete-li připravit kabel pro připojení, musíte si zakoupit malou sadu materiálů. Tato sada by měla obsahovat trubky a objímky různých velikostí, spojky nebo zástrčky pro izolaci holých částí kabelu. To vše lze nalézt ve stavebních obchodech.

K čemu slouží dvoužilový kabel?

Nejprve musíte pochopit, že existují různé typy kabelů. Z této řady jsou jednojádrové, dvoujádrové a tříjádrové. Používají se v praxi nejčastěji, ale výrazně se od sebe liší.

Vodič SHVVP

Drát SHVVP má plochý tvar a má dobrou pružnost. To je usnadněno vícedrátovou strukturou jader a měkkým polyvinylchloridovým pláštěm ve formě šňůry.

Pár slov o jejich rozdílech

Jednožilové a dvoužilové kabely mají podobný účel. Nejčastěji se používají v případech, kdy v místnosti není uzemnění. Mohou to být jednoklíčové spínače a různé typy osvětlení. Třížilový kabel se ale již výrazně liší od předchozích dvou. Používá se při uzemnění (různé typy zásuvek, klimatizace, vyhřívané podlahy, elektrické sporáky.

Oblasti použití dvoužilového kabelu

Svou obecnou strukturou je dvoužilový topný kabel produktem, který obsahuje spojku spojující různé části kabelu, polyvinylchlorid (průhledný bezbarvý plast), dvojitou nebo jednoduchou izolaci se dvěma žilami.

Jednožilové a dvoužilové kabely jsou analogové a často se používají k napájení různých elektrických zařízení.

Kabely se dvěma jádry jsou však spolehlivější a stabilnější, takže se používají mnohem více:

PVS drát

PVA vodič je určen pro použití ve střídavých elektrických sítích průmyslové frekvence s jmenovitým napětím do 380 V. Slouží k připojení elektrických spotřebičů a zařízení používaných v každodenním životě.

Obecná charakteristika dvoužilových kabelů

Dvoužilový kabel je o něco dražší než jednožilový kabel. S tím musíte počítat při nákupu.

Vyrábějí se v následujících formách:

• PVA je vinylově izolovaný drát, který má vnější plášť. Používá se v suchých i vlhkých oblastech. Instalace takového dvoužilového kabelu je možná i venku.
• SHVVP (vinyl-vinyl plochý kabel), který se skládá z měděných vodičů s izolací.
• APPV – dráty s mnoha hliníkovými jádry
• SIP-4 – skládá se také z hliníkových vodičů, ale častěji se používá pro pokládku vzduchem.

Technické vlastnosti dvoužilových kabelů:

kabel NYM

Kabel NYM se používá pro instalaci v obytných a průmyslových zařízeních. Funguje úspěšně v jakékoli místnosti. Lze použít nejen v budovách, ale i venku. Výrobek vyžaduje povinnou ochranu před slunečním zářením.

Instalace dvoužilového kabelu se provádí v několika fázích

• Je nutné ustoupit přibližně 15-20 milimetrů od konce drátu a odříznout vnější plášť pomocným nožem.
• Pomocí šroubováku a kleští musíte odstranit kov, který se ovine kolem drátu.
• Pokud je kabel samonastavovací, odřízněte 10 milimetrů drátu, který vede proud, spolu s jeho matricí kleštěmi. Po této manipulaci by měly zůstat dva kabely různých délek.
• Na kabel se navlékne návlek a nahřeje se pomocí průmyslového fénu na teplotu cca 345°C. Poté se okraj horké spojky sevře kleštěmi.

Spojení dvou částí kabelu

• ) První fáze se provádí stejným způsobem jako při izolaci. Odstraňte vnější plášť nožem.
• Kovový obal kolem drátu je nutné delaminovat a zkroutit do svazků, poté je třeba svazek ohnout k druhému konci drátu a přitlačit k vnějšímu plášti.
• Pokud existuje dočasná izolace, musí být odstraněna.
• Žíly je třeba vyčistit a ohýbat různými směry.
• Pokud je kabel samonastavitelný, musí být jeho matrice vyříznuta ve tvaru trojúhelníku.
• Druhý konec kabelu připravte přesně stejným způsobem.
• Dále se na oba konce umístí velká topná trubice.
• Na každý drát je třeba nasadit topnou trubici a poté vložit dráty obou drátů do úzkých trubiček. Začněte zahřívat fénem.
• Poté se izolační oblast uzavře pomocí velké topné trubice a ohřev se znovu spustí.

Aby se kabel méně opotřebovával, byl odolný a chráněný před vlivy prostředí, je nejlepší použít termoplastický polyethylen a kabel s vnějším pláštěm, který poskytuje ochranu před vnějšími faktory.

V tomto článku se podíváme na to, jak nahradit dvouvodičové vedení třívodičovým s ochranným uzemňovacím systémem.

Při organizaci domácích napájecích systémů je povinným krokem postup uzemnění. Toto je nejjednodušší způsob, jak se vyhnout úrazu elektrickým proudem, když je poškozena izolace vodičů a/nebo dojde ke zkratu v síti. Uzemnění může také poskytnout ochranu proti selhání různých domácích elektrických zařízení.

Bohužel v mnoha starých (nejen) domech a bytech není místo toho uzemnění elektrických rozvodů, používá se uzemnění, nebo neexistuje žádná ochrana. Uzemnění, jak ukázala praxe, není nejspolehlivější metodou ochrany, protože tento systém ve skutečnosti chrání zařízení pouze při zkratu. Pokud dojde k poškození izolace a úniku proudu do krytu elektrického zařízení, zemnící systém nebude schopen ochránit osobu před úrazem elektrickým proudem (pokud se náhodou dotkne odkryté části krytu).

Stručně o domácích uzemňovacích systémech

Od roku 2003 vstoupila v platnost vyhláška, která obsahuje aktualizované požadavky na výstavbu a sanaci bytových domů (a dalších staveb), včetně instalace zemnících soustav. Podle pravidel musí být budovy vybaveny stoupačkou skládající se z 5 vodičů, kde 5. slouží jako zemnící vodič.

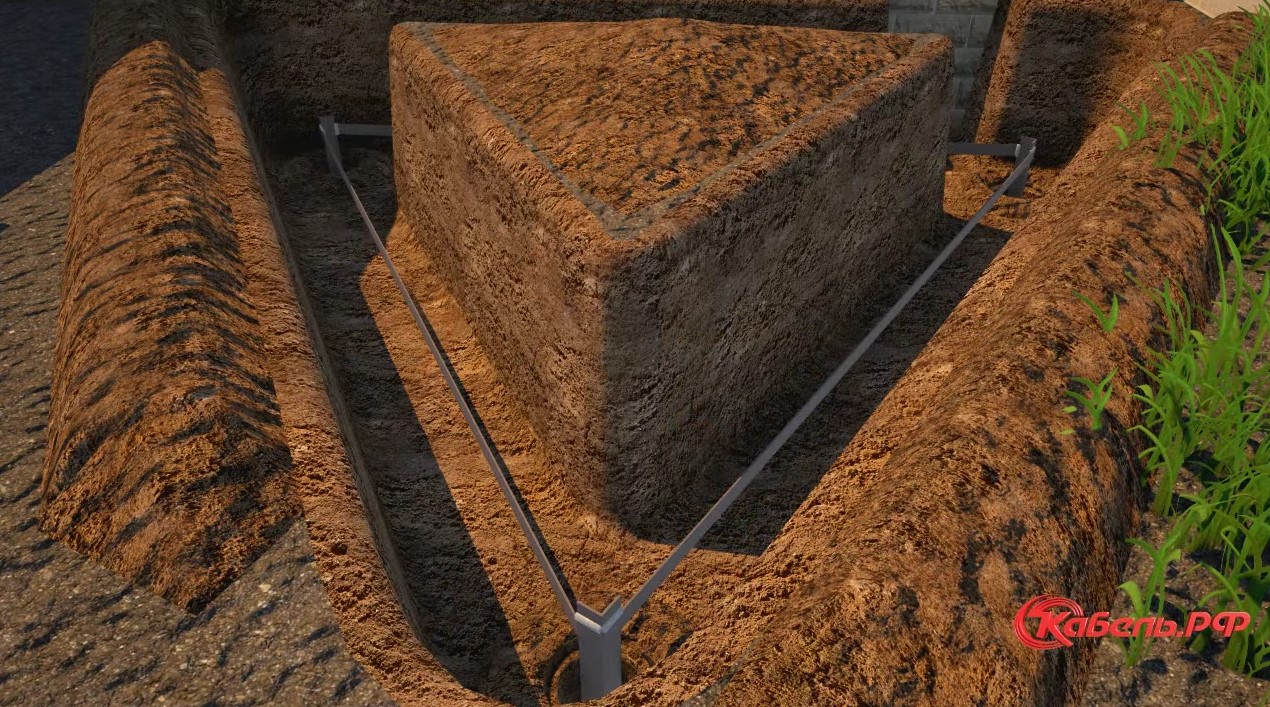

Ohledně soukromých domů. Uzemňovací systémy (pokud nejsou k dispozici) si musí obyvatelé nainstalovat sami. Takovým systémem je obvykle zemnící smyčka vykopaná do země. Okruh je volitelně vyroben ze 3-4 ocelových kolíků zaražených do země a spojených do jednoho řetězu.

Pro uspořádání uzemňovacího systému v domě / bytě se používá třížilový kabel, jehož připojení se provádí podle jednoduchého schématu. Zvažme tento problém podrobněji.

Klíčové body pro instalaci uzemňovacího systému

Celý proces instalace uzemňovacího systému lze rozdělit do následujících částí:

1. Instalace elektroinstalace/demontáž a následná výměna dvoužilového kabelu za třížilový vodič (v nepřestavěných domech/bytech).

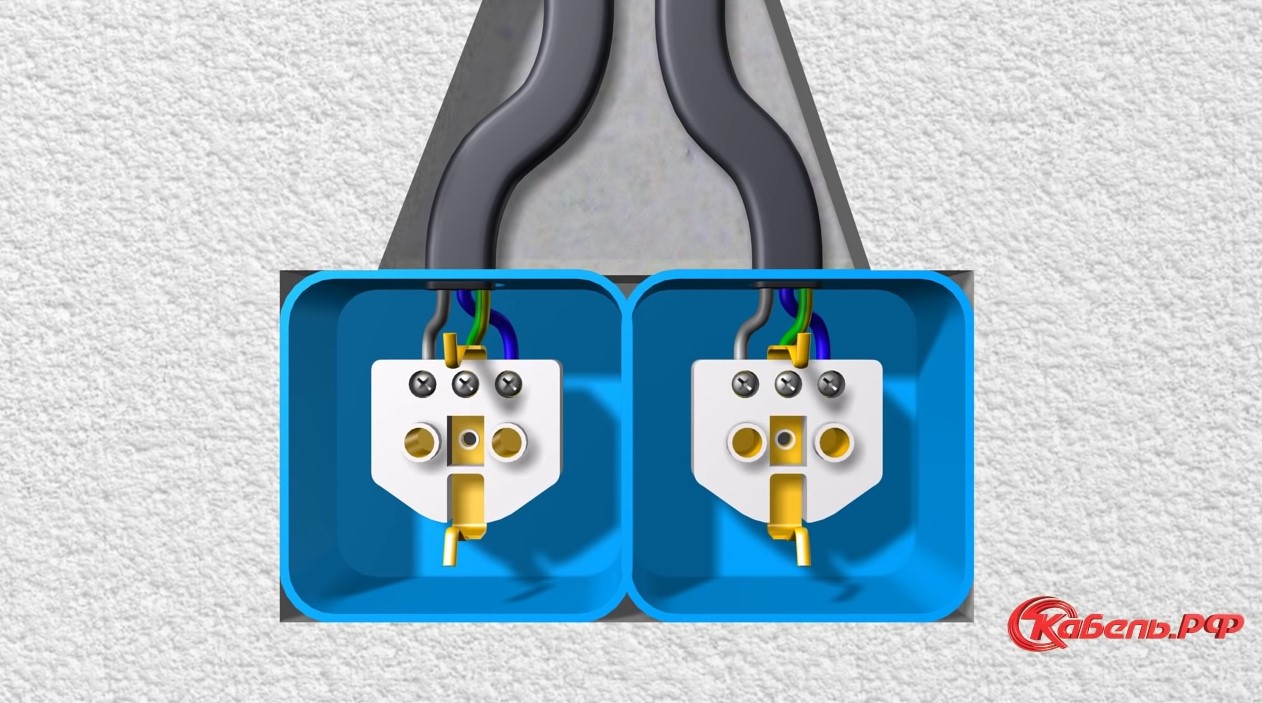

V případě výměny elektrických rozvodů jsou v tomto odstavci uvedeny i postupy pro demontáž a následnou instalaci nových elektrických spotřebičů (vypínače, zásuvky, vývody pro připojení svítidel atd.), které mají speciální svorky pro připojení zemnícího vodiče. Na obrázku je demontovaný příklad zásuvky s uzemňovacím kontaktem (centrální kontaktní podložka).

2. Připojení třížilového kabelu k elektrickým spotřebičům.
Technicky je připojení třížilového kabelu do zásuvky extrémně jednoduché. Vše, co je třeba udělat, je připojit každý pramen drátu k výstupu na elektrickém spotřebiči. Zde je však třeba mít na paměti, že každé jádro musí být připojeno k zásuvce odpovídající jeho funkčnosti, tedy k zemi, nule a fázi.
Není těžké pochopit „úlohu“ jádra v kabelu. Chcete-li to provést, stačí si prostudovat specifikaci vodiče poskytnutou výrobcem. Každé jádro má své vlastní jedinečné barevné označení, které označuje, že patří k fázovému, nulovému nebo zemnicímu vodiči.

3. Připojení třížilového kabelu ve spojovací krabici
Rozvodná skříň se používá ke spojení skupiny kabelů do jednoho okruhu. Existují centrální a místní boxy. Centrální se instaluje u vstupu do domu/bytu bezprostředně za štít. Lokální krabice slouží ke spojení elektroinstalace konkrétního úseku napájecího systému.
V případě, že je například místnost v krabici, jsou vodiče ze všech pokojových spínačů, zásuvek a dalších elektrických spotřebičů kombinovány. Každá krabice je samostatně dodávána s fází, nulou a zemí. Těchto distribučních míst může být v systému napájení více a každé z nich je pak kombinováno s centrální skříní.

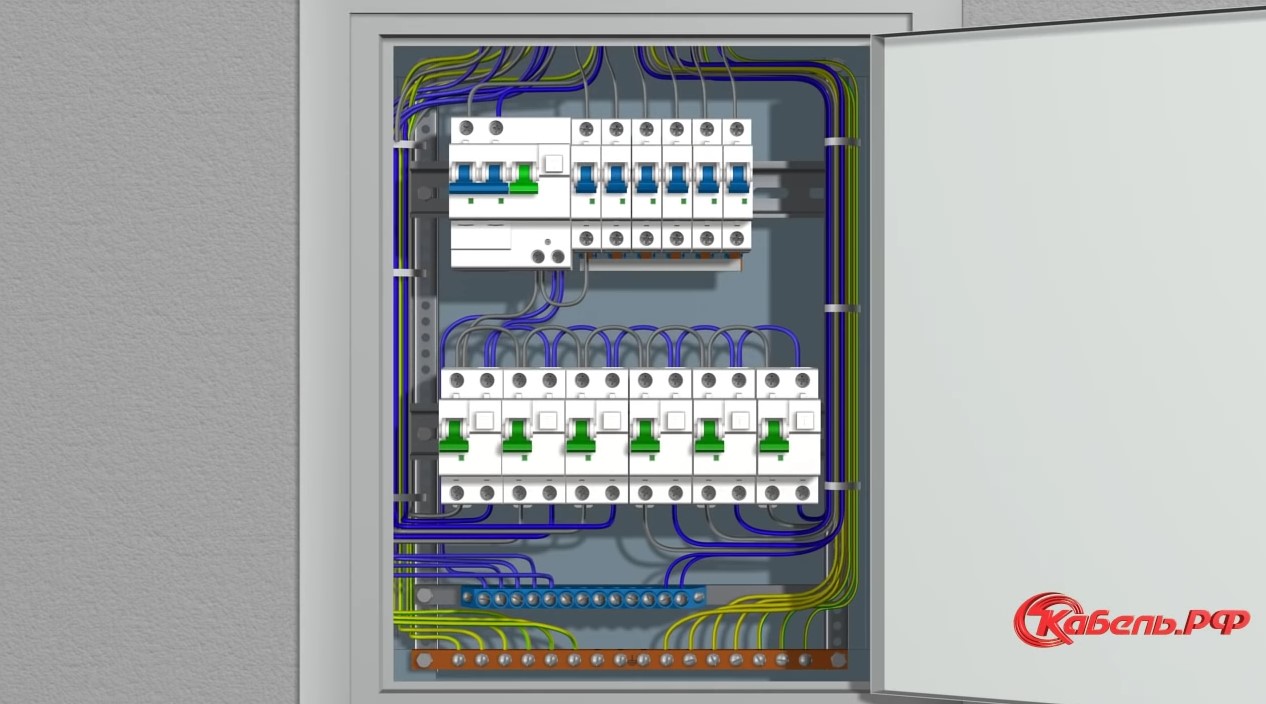

4. Pak už jen zbývá připojit třížilový kabel k rozvodnému panelu
Při připojování kabelu k panelu může opět vyvstat otázka, které jádro a ke kterému kontaktu má být připojeno. Ve skutečnosti je zde vše jednoduché. Na povrchu zařízení rozváděče lze nalézt označení „L1“, „L2“, „L3“. (fázové výstupy), „N“ (pracovní nula) a „PE“ (ochranné uzemnění). Odtud je snadné odhadnout, které jádro by mělo být připojeno a kde.

Zde je vhodné mít na paměti, že nemusí existovat zemnící sběrnice jako taková – s největší pravděpodobností to znamená nutnost připojení uzemnění přímo na kovové tělo štítu (v tomto případě je lepší kontaktovat odborníka).

Třížilový kabel: připojení a prodloužení

Zvažme ještě jeden bod související s návrhem uzemňovacích systémů, a to pravidla pro vzájemné spojování vodičů s proudem. Tato potřeba vzniká při prodlužování třížilových kabelů a/nebo při jejich instalaci do rozvodných krabic.

Existuje několik bezpečných a spolehlivých způsobů připojení jader. Patří sem:

• Tlaková zkouška. V tomto případě jsou jádra umístěna v kovovém pouzdru, které je následně zalisováno speciálním nástrojem – lisovacími kleštěmi. Izolace je umístěna na horní straně rukávu.
• Svařování. Vyrábí se pomocí speciálních svařovacích strojů s nízkým výkonem.
• Pájení. Technologie připojení je stejná jako při pájení např. rádiových součástek.
• Připojení pomocí šroubových svorek. Jednoduchý a rychlý způsob. Takové svorky mají ve svém provedení několik kontaktních podložek s konektory pro připojení žil. Vlastní jádra jsou upevněna šroubovým spojem.
• Připojení pomocí samosvorných svorek. Ještě jednodušší způsob. Na rozdíl od zařízení předchozího typu zde nejsou žádné šrouby. Spojení žil se provádí jejich upevněním pomocí pružinových kontaktů.

Nedoporučuje se prodlužovat třížilové kabely a/nebo spojovat žíly vedoucí proud kroucením a následnou izolací elektropáskou. Tímto způsobem můžete připojit vodiče pouze na krátkou dobu.
