Krimpování telefonního kabelu 4 dráty

Kvalita připojení do značné míry závisí na tom, jak správně je zalisován telefonní kabel. Pro připojení telefonních kabelů k zařízením, mini-PBX v kancelářích, administrativních kancelářích, bytech apod. použijte konektory RJ-11, které jsou kompatibilní se standardními telefonními zásuvkami R-11/12. V tomto článku se podíváme na to, jak krimpovat telefonní kabel pomocí tohoto konektoru.

Jaké nástroje a materiály jsou potřebné pro krimpování?

Před krimpováním telefonního kabelu si budete muset zakoupit následující:

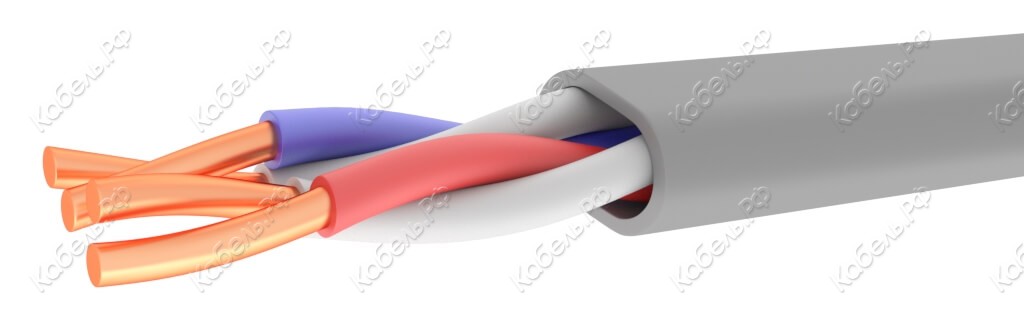

• Telefonní kabel (komunikace) — KSPV 2×0,4 (standardní telefonní přístroje) a KSPV 4×0,4 (digitální programovatelné telefonní přístroje).
• Čisticí nástroj (stavební nebo kancelářský nůž).
• Konektory RJ-11/12/25.
• Speciální krimpovací nástroj – krimpovač (některé modely již mají nůž, který umožňuje přestřihnout kabel).

Jak krimpovat krimpovačem?

Krimpování telefonního kabelu se nejčastěji provádí pomocí speciálního nástroje – krimpovače. Postupujte v následujícím pořadí:

• Odstraňte vnější plášť z konce telefonního drátu (0,5–1 cm). Samotné vodiče nevyžadují odizolování, protože je proříznou čepele konektoru.
• Uspořádání (obr. 2) kabelu KSPV 2×0,4 není nic složitého. Napájení a signál by měly být přiváděny na dva střední kontakty konektoru. V případě KSPV 4×0,4 se můžete uchýlit k přímému rozložení (jeden vodič v každém kontaktu).

• Zasuňte vodiče do konektoru až na doraz. Je důležité, aby žíly z přední strany dosáhly konce kanálků.
• Vložte konektor do lisu a upněte jej.

To je vše – krimpování telefonního kabelu je hotovo. Zbývá pouze vyjmout krimpovaný kabel z krimpovače a pečlivě zkontrolovat „čepele“ konektoru, zda mají dobrý kontakt. Pokud je někde kontakt špatný, bude potřeba kabel přestřihnout, použít nový konektor a znovu zakrimpovat.

Pokud je zalisování telefonního kabelu “2 dráty” nebo “4 dráty” provedeno správně, uslyšíte v telefonním sluchátku požadovaný oznamovací tón.

Nuance krimpování bez krimpování

Krimpování telefonního kabelu do 2 nebo 4 vodičů lze provést bez speciálního nástroje. Nebude těžké to udělat. Pojďme se tedy podívat na to, jak krimpovat telefonní kabel bez krimpovače.

Chcete-li správně krimpovat 2vodičový nebo 4vodičový telefonní kabel bez použití nástroje, postupujte takto:

• Odřízněte požadovanou délku kabelu a odizolujte vnější plášť.
• Vložte vodiče do konektoru (2 vodič – do dvou středních kontaktů, 4 vodič – jeden vodič do každého kontaktu). Měli by dosáhnout až na doraz.
• Vezměte plochý šroubovák a zatlačte jím kontakty jeden po druhém.
• Zatlačte šroubovák do svorky, která je na konektoru. Tím zabráníte kývání kabelu.

Při krimpování telefonního kabelu tímto způsobem buďte velmi opatrní a pozorní. Tato metoda nezaručuje vždy vysokou kvalitu krimpování. Kromě toho je riziko poškození kabelu poměrně vysoké.

Pokud víte, jak krimpovat 4-drátový telefonní kabel nebo jak krimpovat 2-drátový telefonní kabel, tento úkol snadno zvládnete. Můžete to udělat s krimpovačem nebo bez něj. Celý proces bude trvat několik minut. Vždy berte v úvahu vše napsané výše. Pouze v tomto případě budete schopni navázat kvalitní telefonickou komunikaci.

Společnost “Kabel.RF ®” je jedním z lídrů v prodeji kabelových výrobků a má sklady umístěné téměř ve všech regionech Ruské federace. Po konzultaci s odborníky společnosti si můžete zakoupit značku telefonního kabelu, kterou potřebujete, za konkurenceschopné ceny.

Chcete ušetřit čas?

Svěřte výběr produktů profesionálům

Specialisté Kabel.RF® vědí o tomto produktu vše a kompetentně vám poradí s výběrem s ohledem na technické požadavky a pomohou zajistit včasnou dodávku

Odeslat poptávku na výběr produktu

Pošlete žádost emailem

Odpovězte do 15 minut

Kabelová telefonie se vyznačuje spolehlivostí a dobrou kvalitou. Navzdory rozvoji optických linek je použití měděných vícežilových kabelů stále aktuální. Aby se minimalizovala pravděpodobnost rozbití, je nutná správná instalace. Specialisté společnosti “Vivatelsnab” vám řeknou, jak provést spolehlivé připojení telefonního kabelu a vyhnout se běžným chybám.

Vlastnosti barevného značení

Při práci je důležité správně připojit vodiče. Pro tento účel bylo vyvinuto barevné označení kabelu, každý vodič má specifický odstín. V průběhu existence kabelových produktů se však barevné standardy několikrát změnily. Proto je důležité se s každou možností seznámit. Aktuální barevné značení:

• Moderní. Pozitivní kontakt – oranžovo-bílá, zeleno-bílá, modro-bílá. Negativní kontakty – oranžová, modrá, zelená.
• Starý. Navíc – zelená, černá, oranžová. Mínus – modrá, žlutá, červená.
• Němec. Pozitivní – hnědá, zelená, růžová. Negativní – bílá, šedá, žlutá.

Je možné použít vodiče s různým označením dohromady. Při jejich připojení je důležité vzít v úvahu polaritu.

Krimpovací nástroje a technologie

Nejprve se vybere spotřební materiál. Doporučuje se použít standardní kabel KSPV. Pro analogové telefony se používá KSPV 2×0.4 (2 vodiče). Digitální připojení se provádí pomocí KSPV 4×0.4 (4 kontakty). V podobném ШТЛп jsou dráty vícevodičové, což komplikuje proces instalace. Jako zásuvka je volba provedena ve prospěch standardního modelu R-11/12.

U dvouvodičového kabelu jsou signál a napájení připojeny ke středním kontaktům. Čtyřvodičový kabel je připojen v přímé linii. V zahraničí se používá schéma křížení, kdy se vodiče v párech prohodí.

• papírenský nůž nebo podobný nůž na řezání sádrokartonu;
• krimpovač, sloužící ke krimpování spoje;
• konektor RJ-11 nebo podobný.

Chcete-li zajistit spolehlivé připojení, musíte provést následující:

1. Odstraňte izolaci nožem. Pro čtyřžilové vodiče pásek 3 cm pro dvoužilové vodiče pásek 1,5 cm.
2. Vyrovnejte vodiče do jedné roviny, zastřihněte až 1 cm.
3. Nainstalujte vodiče do konektoru RJ-11 až na doraz a zkontrolujte správné barevné rozložení.
4. Nainstalujte zástrčku do lisu a zajistěte kontakty.

Pokud připojení není dostatečně bezpečné, můžete jej znovu krimpovat. Po dokončení se zkontroluje provoz telefonu a přítomnost komunikace.

Připojení bez použití speciálních nástrojů

Je možné krimpovat telefonní kabel bez použití speciálního nástroje. Místo toho potřebujete plochý šroubovák. Nejprve se odizoluje vnější plášť (délka závisí na počtu vodičů). Poté jsou kontakty instalovány do RJ-11, dokud se nezastaví. Pro normální přenos signálu je nutné zajistit spolehlivé spojení.

Další kroky k připojení:

1. Pomocí štěrbiny stiskněte postupně kontakty k sobě.
2. Zatlačte na svorku a utáhněte ji, dokud neuslyšíte cvaknutí.
3. Zkontrolujte fixaci.
4. V případě potřeby postup opakujte.

Nevýhodou této metody je zvýšené riziko selhání konvektoru a nedostatek těsnosti. Před konečnou instalací je bezpodmínečně nutné zkontrolovat přítomnost signálu.

Instalace svépomocí nebo profesionální služby

Provádění takové práce nezpůsobí lidem se zkušenostmi potíže. Základní nedodržení bezpečnostních pravidel a nekvalitní spotřební materiál však může vést k tragickým následkům. A pokud doma nejsou reedice a čas strávený na nich kritický, pak pro zajištění komunikace v kanceláři nebo ve výrobě budou chyby přímo ovlivňovat pracovní proces.

Proč byste měli využít služeb specialistů:

• minimalizace času potřebného k vytvoření jednoho spojení;
• zaručená kvalita;
• dobrý vzhled;
• nedojde k žádné další spotřebě materiálů a komponentů na přepracování.
