V jakých případech je vyžadován systém odvodu kouře a kdy se bez něj obejdete?

Nejzávažnějším nebezpečím požáru je kouř a šíření toxických látek, jako jsou saze a oxid uhelnatý. Podle statistik je kouř příčinou smrti u 4 z 5 obětí Instalace systémů pro odstranění kouře (SDS) a odvětrání kouře vám umožní vyhnout se kouři při požáru. Normy pro návrh, instalaci a testování jsou uvedeny v GOST R 53300-2009.

Kvalifikovaní pracovníci firmy BONTEL Vám řeknou, co je systém odvodu kouře neboli SDS a v jakých případech je jeho instalace nutná.

Ve kterých místnostech je nutný odvod kouře?

• Fyzikální. Odstraňuje ze vzduchu oxid uhelnatý a další škodlivé látky. To umožňuje lidem dýchat během evakuace a zlepšuje viditelnost.
• Psychologický. Při správném návrhu systému odvodu kouře je jeho účinnost v případě požáru viditelná pouhým okem. Obsluha budovy, ostraha i lidé se chovají klidněji. To vám umožní kvalifikovaně se evakuovat, aniž byste vyvolali paniku a tlačenici.

Podle konstrukčních norem je systém odvodu kouře vyžadován v následujících částech budovy:

• v atriích – velké otevřené prostory uvnitř budov a staveb, například na centrálních pasážích v obchodních centrech;
• v halách a chodbách obytných výškových budov (více než 9 podlaží) a průmyslových podniků libovolného počtu podlaží;
• na chodbách a průchodech v suterénech a přízemích.

Prvním faktorem, který naznačuje, že je třeba v místnosti umístit specializovaný ventilační systém, je přítomnost oken. Pokud je plocha místnosti nad 50 metrů čtverečních a nejsou v ní žádná okna, je podle současných norem nutná instalace systému odvodu kouře. Stejné požadavky platí pro výrobní a skladové prostory, kde se personál zdržuje dlouhodobě.

Pozor: v prodejních prostorách a kancelářích bez oken je nutné speciální větrání, i když jsou malé.

Který bezpečnostní list zajistí bezpečnou evakuaci?

Systémy odvodu kouře se dělí do 2 hlavních kategorií – dynamické a statické. První plní 2 funkce najednou – odsávají vzduch z místnosti a pumpují do ní čerstvý vzduch. Tato možnost je vhodnější, protože se často vyhne velkému počtu lidských obětí. Takový systém je však náročný na instalaci a má vysoké náklady. Zahrnuje dva způsoby ochrany:

• Aktivní. Aktivuje ventilátory a ventily, odstraňuje produkty spalování z místnosti. Zároveň vytváří příliv čistého a ochlazeného vzduchu. To umožňuje snížit teplotu v požární zóně a množství oxidu uhelnatého. V autoservisech a v různých průmyslových odvětvích odstraňuje výfuk kouře směsi hořlavého prachu a par.
• Pasivní. Zavírá požární klapky. Vytváří fyzickou bariéru a zabraňuje šíření kouře a ohně ventilačním systémem.

Statická varianta, jejímž principem je zastavení přívodu vzduchu do objektu, je mnohem levnější. Pro lidi je však takový systém často nebezpečnější než absence ventilace, protože je zakázáno s ním evakuovat místnosti.

Systémy pro odstraňování kouře dynamického typu se skládají z následujících prvků:

• Podporujte fanoušky. Aktivuje se v místnostech nezaplněných kouřem. Přesouvají vzduch z ulice do oblasti pohlcené plameny. To způsobuje stoupající kouř a umožňuje lidem evakuovat se bez vdechování oxidu uhelnatého.
• Ventily. Nasávají vzduch a kouř. Je přesměrován na kouřové výfukové šachty.
• Protipožární ventily. Instalováno v obecných ventilačních systémech, například ve vícepodlažních obytných budovách. Tím se zabrání šíření požáru do dalších místností.
• Šachty pro odvod kouře. Návrhové normy jsou uvedeny v SNiP 41-01-2003 a v Kodexu pravidel 7.13.130.2009. Spaliny jsou dopravovány šachtovými kanály k ventilátoru.
• Výfukové ventilátory. Vytvářejí proud nasávaného vzduchu, který odvádí kouř.

Musíte pochopit, že jakýkoli SDS vám umožňuje prodloužit dobu evakuace, díky čemuž může být před požárem zachráněno více lidí, nevylučují nebezpečí otravy produkty spalování.

Když není vyžadováno odstranění kouře

I když zákon nevyžaduje instalaci řídicích systémů, doporučuje se používat různé prostředky pro boj se zplodinami hoření. Vynikající možností je vodní clona vytvořená speciálním systémem, který umožňuje nejen ukládat výpary a saze, ale také výrazně snížit teplotu v oblasti požáru.

Abyste se vyhnuli poškození kancelářského vybavení, dokumentů a knih, můžete použít moderní hasicí kapaliny. Například látka BONTEL nejenže neutralizuje saze a výpary, ale také se rozpadne na bezpečné látky – nebudete muset objednávat drahé úklidové služby nebo kupovat nové počítače.

Tam, kde tradiční systém odvodu kouře rozhodně není vyžadován:

• na krytých parkovištích;
• v obchodních podlažích a kancelářích s výlohami, které se nacházejí v 1. patře bytového domu a které mají přístup do ulice. Plocha místnosti by neměla přesáhnout 800 metrů;
• pokud je přístup na schodiště, které je dobře větrané, je to diskutabilní pro severní oblasti, kde jsou okna na schodištích na zimu zabedněna.

Kvalitní systém odvodu kouře si můžete objednat u firmy BONTEL – stačí zanechat poptávku na webu, náš specialista Vám poradí. Můžete se u nás také informovat o aktuálních normách pro navrhování a montáž kouřovodů a šachet pro odvod kouře ve vícepodlažních obytných budovách.

V tomto článku budeme diskutovat o systému odvodu kouře: když je potřeba odvod kouře, analyzujeme typy ventilace kouře (přívod a odvod), určíme, v jakých případech je potřeba přirozené odstranění kouře a ve kterých mechanický systém. požadovaný.

Alexej Golcov
Autor článku
Objednávka projektu Doba čtení: ~ min.

Je možné se vyhnout instalaci systému odvodu kouře a za jakých podmínek? Všechny tyto otázky jsou zodpovězeny v mém článku.

<strong>Obsluha systému odvodu kouře</strong>

ÚKOL č. 1. Zajistěte, aby únikové cesty z budovy byly nekuřácké;
ÚKOL č. 2. Zajistěte přístup pro hasičské sbory.

Systém odvodu kouře se nepoužívá k hašení požáru. Jeho hlavním cílem je zajistit evakuaci osob z objektu a zejména zajistit, aby místnosti, chodby a schodiště byly nekuřácké. Při požáru není vůbec nejhorší oheň, ale kouř. Oxid uhelnatý neboli „oxid uhelnatý“ v dávkách 0,4 % způsobuje smrt. Během 2-5 minut po vystavení husté vrstvě kouře člověk ztrácí vědomí.

Systém odsávání kouře (syn. kouřová ventilace) je odsávací a kombinovaná přívodní kouřová ventilace. Před rokem 2009 nebyla v konstrukčních normách instalována přívodní kouřová ventilace, ale v praxi monstrózní objemy odváděného vzduchu vedly k nasávání dveří a znesnadňovaly evakuaci. Proto byly v roce 2013 normy doplněny.

Ode dneška (2024) je povinné odvětrání přívodu kouře!

Hlavním úkolem přítoku je kompenzace odváděného vzduchu. Čerstvý vzduch dodáváme pouze pro evakuaci osob, o hašení požáru není řeč.

Systém odsávání kouře odstraňuje 18 000 až 30 000 m3/h vzduchu pouze z jedné chodby. Tento objem vzduchu je srovnatelný s běžným větráním kancelářské budovy o ploše 3 m000 a více. Tento objem vzduchu může využít k dýchání 2 až 400 lidí.

<strong>Kdy je nutné odstranění kouře?</strong>

Na internetu je velmi málo informací o tom, kde přesně je potřeba systém odvětrávání kouře. Standardy pro odstraňování kouře jsou napsány složitým jazykem a jsou rozptýleny v různých regulačních dokumentech.

V této sekci jsem shromáždil nejdůležitější informace. Jediné, co musíte udělat, je projít seznam a pochopit, zda je ve vašem konkrétním případě vyžadován systém odvětrávání kouře?

Je vyžadován systém odsávání kouře (odvod kouře):

1. z chodeb a hal jakýchkoliv budov více než 9 podlaží, kromě výrobních podlaží;

Přečtěte si také

2. z chodeb v suterénech a přízemích jakékoli budovy, kde jsou v těchto podlažích místnosti s trvalým pobytem osob;
Například je vyžadováno odstranění kouře z chodby suterénu obytného domu, kde se nacházejí kanceláře nebo dílny. Současně, pokud východ z takové kanceláře vede přímo na ulici, není vyžadováno odstranění kouře.

3. z chodeb delších než 15 metrů bez otevírání vnějších oken;
Odvádění kouře z takových chodeb není vyžadováno v jednopatrových budovách a průmyslových budovách s nehořlavými látkami. Rovněž se nevyžaduje, pokud ve všech místnostech této chodby nejsou stálá pracoviště a dveře z místností jsou vyrobeny v kouřotěsném provedení.

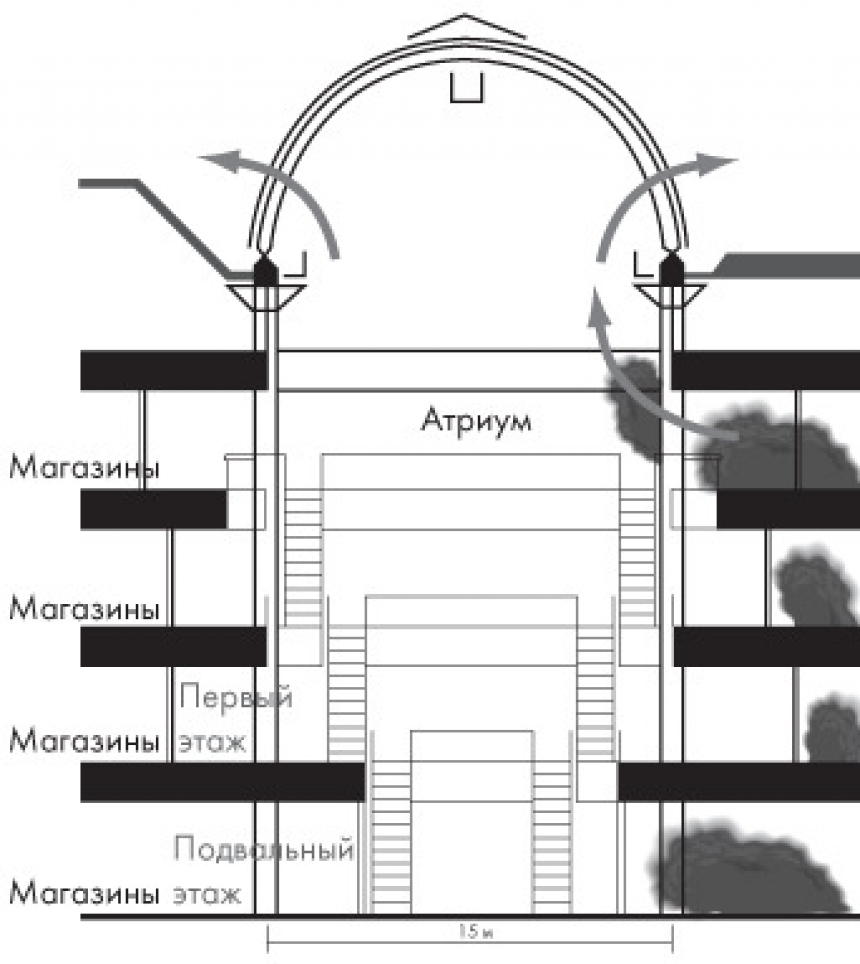

4. z atrií a pasáží;

5. ze skladů s regálovým skladováním více než 5,5 metru vysoké, kde jsou uloženy materiály schopné hoření a vznícení;

6. z výrobních a skladových prostor, ale pouze za stálé přítomnosti lidí, kde se používají materiály, které mohou hořet a vznítit;

Neustálá přítomnost osob je více než 6 hodin denně nebo 2 hodiny nepřetržitě během dne.

7. z výrobních a skladových prostor s trvalou přítomností osob, v dřevostavbách nebo stavbách z jiných hořlavých materiálů;

8. z areálu aniž by otevřel vnější očiн o ploše větší než 50 m2:
8.1 s hromadným pobytem osob hromadný pobyt – na 1 m2 volné plochy připadá více než 1 osoba. Například: zasedací místnosti, učebny, jídelny, divadelní a kinosály. Relevantní pro všechny místnosti, kde je hodně lidí a málo oken. Projekt odstranění kouře z jídelny restaurace v suterénu je často objednáván spolu s projektem větrání restaurace.
8.2 se stálými pracovišti, kde se používají nebo skladují hořlavé materiály. Například: čítárny, depozitáře knih, výstavy nebo archivy bez otevíracích oken

9. z areálu bez otevírání venkovních oken bez ohledu na oblast:
9.1 obchodní patra obchodů;
9.2 kanceláře;
9.3 šatny o ploše více než 200 m2.

Odvádění kouře není nutné z prodejních podlaží (9.1), kanceláří (9.2), pokud jsou prostory menší než 800 m2 umístěné v 1. patře obytný dům nebo připojené k obytné budově a má přímý přístup na ulici, přičemž vzdálenost od nejvzdálenější místnosti k východu by neměla být větší než 25 m.
Například: Pokud je kancelář menší než 800 m2, ale od nejvzdálenější místnosti k východu je více než 25 m, bude vyžadováno odstranění kouře.

9.4 silniční a komunikační tunely při jejich napojení na podzemní podlaží objektu.

10. z jakýchkoli krytých parkovišťa také izolované rampy pro vjezd vozidel do podlaží.

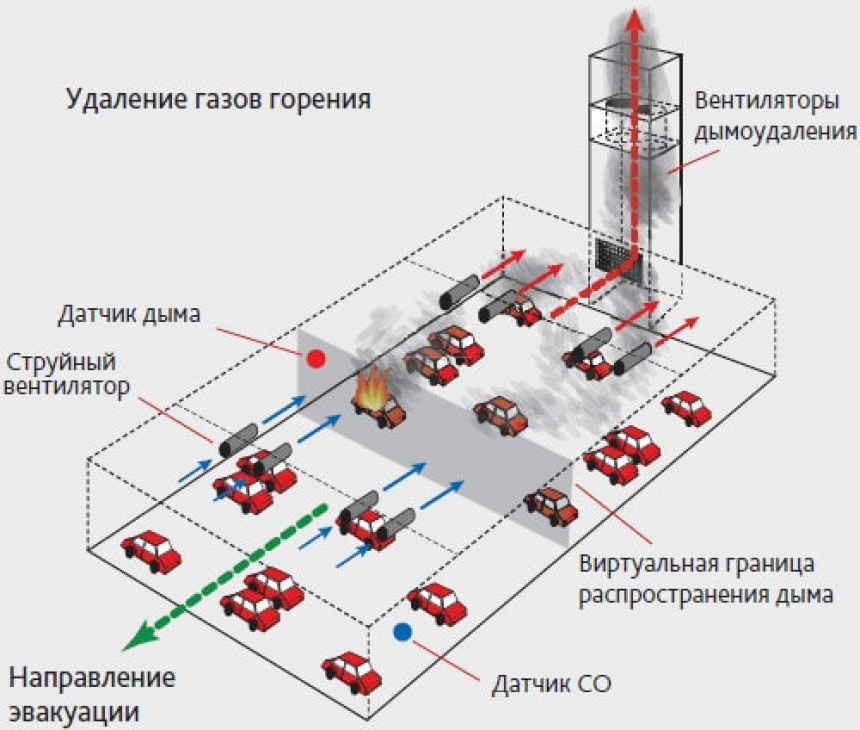

Systém odvodu kouře z parkoviště. Používání proudových ventilátorů pro parkoviště ruské normy neupravují!

11. ze všech prostor, které mají přístup na nekuřácká schodiště, bez ohledu na jejich plochu a přítomnost otevíracích oken. Například chodba je necelých 15 metrů dlouhá, ale východ z ní je nekuřáckým schodištěm. V tomto případě provádíme systém odvodu kouře na chodbě a přítok do schodiště.

Nekuřácké schodiště je vnitřní schodiště pro evakuaci osob v případě požáru v budovách s více než 9 podlažími (nebo výškou nad 28 metrů). Je nutné, aby předmětné prostory plně vyhovovaly všem podmínkám uvedeným v odst. Pokud některý požadavek na místnost není splněn, není nutné odvádění kouře.

Pojďme se seznámit

Jmenuji se Alexey Goltsov.
Hlavní inženýr, autor článku
Člen sdružení specialistů – NOPRIZ

Profesionálně od roku 2010
Navrhujeme systémy odvodu kouře v budovách.

<strong>Dodávka protikouřového ventilačního systému</strong>

Systém přívodu kouře je kompenzačním systémem.
Hlavním cílem je zajistit volné otevírání únikových dveří. Přívod vzduchu takového systému se provádí do spodní části místnosti, tzn. do části místnosti pod horním okrajem dveří.

Následující lze použít jako přítok pro kompenzaci systémů mechanické ventilace kouře:

• vnější okna ve spodních částech místnosti s automatickými pohony;
• otvory ve vnějších stěnách a šachtách s ventily;
• mechanická podpora (pomocí ventilátoru).

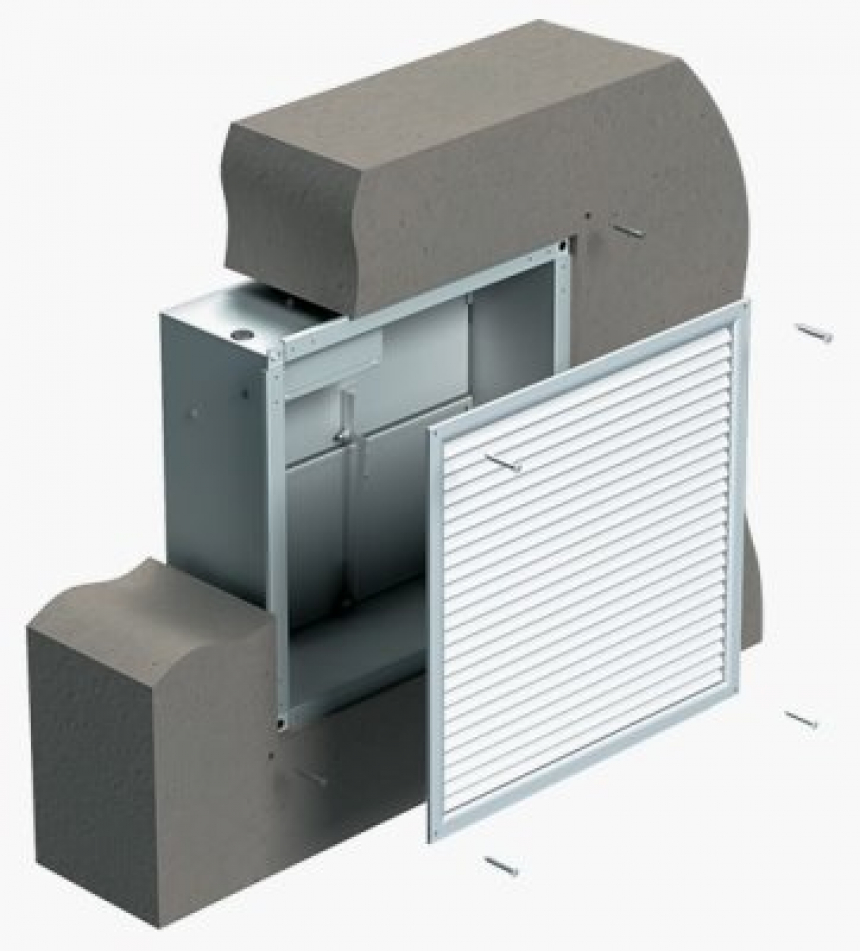

Otvor ve vnější stěně pro kompenzaci odvodu kouře

První cesta se používá velmi zřídka, protože vytváří možnost „výhodného nedorozumění“ ze strany kontrolních orgánů.

Druhá cesta Používá se častěji, ale má jednu potíž – obrovské rozměry hřídele. V zahraničních normách se velikost šachty pro odvod kouře vypočítává z rychlosti vzduchu nejvýše 1,5 m/s a v ruských normách je povoleno 5-6 m/s. V případě použití takové šachty např. pro kompenzaci odvodu kouře z chodby získáme vzduchovodu o rozměru minimálně 1000×600 mm. Výška vzduchového potrubí položeného pod stropem, konkrétně 600 mm, zkomplikuje instalaci sousedních komunikací a výrazně sníží hotový strop.

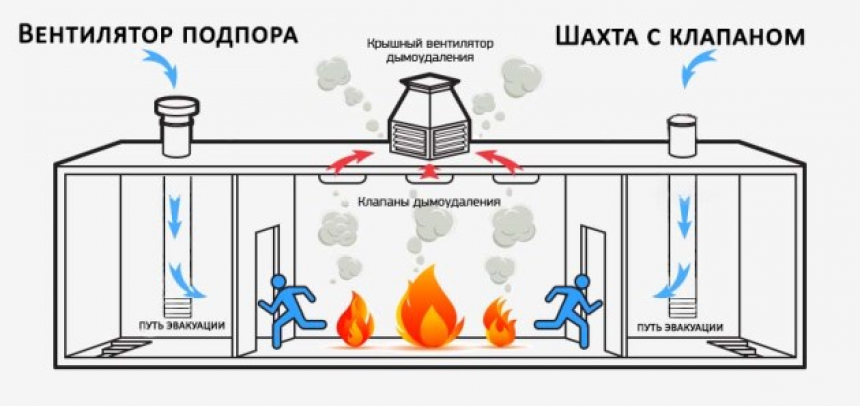

Možnosti přívodu kouřové ventilace. Vlevo je mechanická podpěra (ventilátor). Vpravo je přirozená přítoková šachta

Třetí cesta – mechanická podpora pomocí ventilátoru je pohodlnější, ale také trochu dražší.

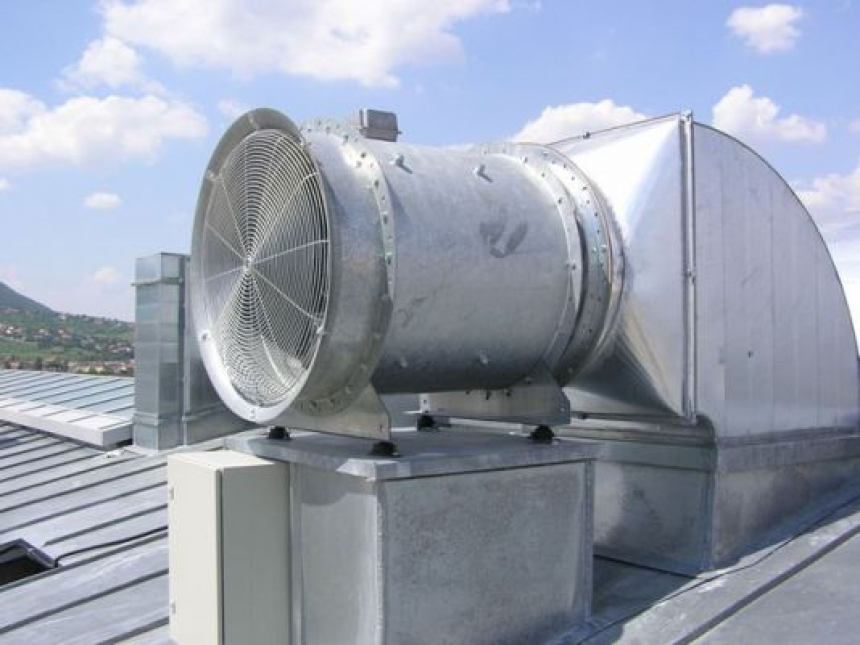

Střešní axiální ventilátor pro odvětrání přívodu kouře bez záměny.

Rozměry vzduchovodů v tomto případě budou výrazně menší, řekněme 800×400 mm. Neexistují a nemohou existovat žádná omezení rychlosti vzduchu v systémech mechanické ventilace kouře. Systém funguje pouze v případě požáru, a proto není zohledněn v celkové bilanci spotřeby energie.

V případě mechanické podpory budeme muset dokoupit ventilátor, vybavit jej automatizační skříní a frekvenčním měničem dle GOST R 53302-2009, ale toto je spolehlivější možnost než všechny ostatní.

Nelze použít jako zásobování, otevírání vnějších dveří a vrat, protože únikové dveře musí být vybaveny samozavíracím zařízením. Tato odchylka je možná pouze v případě atrií a pasáží.

Může použít jako kompenzace se používá obvyklé celkové větrání, ale v praxi to není vhodné. Za prvé, objemy přiváděného vzduchu v obecné ventilaci a ventilaci s regulací kouře se řádově liší, což vede ke zvýšení nákladů na ventilační zařízení. Za druhé, požadavky na ventilační systém jsou stále přísnější a musí splňovat požadavky systému odvětrávání kouře.
Je levnější vyrobit dva samostatné nezávislé systémy.

Co se stane, když nevyrobíte kompenzační systém pro odstranění kouře? Podívejte se na video níže.

<strong>Systém odvětrávání kouře</strong>

Výběr systému přímo závisí na počtu podlaží budovy. V jednopatrových budovách je dovoleno navrhnout přirozený systém odvodu kouře, tzn. samootevírací ventily ve střeše a příčkách. V budovách s více než 1 podlažím je systém mechanického odvětrání kouře.

Místnost je nutné konstruktivně rozdělit na kouřové zóny, každá o ploše až 3000 m2. Každá zóna má svůj samostatný systém. Jinak se kouř bude šířit po stropě tak obrovské místnosti. Teplota kouře klesá, a proto klesá gravitační tlak. Norma je nesmlouvavá.
