Kolektory jsou instalatérské armatury, po kterých vznikla obrovská poptávka s rostoucí složitostí schémat vytápění a zásobování vodou. Vzhledem k nárůstu počtu vodovodních bodů, spotřebitelů vody v domě a bytě, rozšíření víceokruhových topných systémů (podlahové, stěnové, stropní, radiátorové s horizontálními rozvody) se stalo běžným úkolem propojit zařízení tak, aby aby se subsystémy vzájemně neovlivňovaly při změně provozních režimů, získání požadovaného průtoku a tlaku vody/chladiva. Kolektory (praktici je také nazývají hřebeny) vám umožňují uspořádat to bez instalace mnoha dalších prvků a náročných výpočtů.
Distribuční topný rozdělovač je ve své nejjednodušší podobě potrubí (skříň) s vývody, kterými je proud pracovního média rozváděn po větvích nebo okruzích systému. V závislosti na materiálu kolektoru a použité technologii montáže jsou výstupní trubky opatřeny závity nebo jsou svařované. Složitější a technologicky vyspělejší variantou jsou rozdělovače s ovládacími a nastavovacími prvky předinstalovanými na výstupech – kohouty, ventily, ladící ventily.
V současné době jsou vnitřní inženýrské systémy budov vybaveny především kolektory z mosazi, nerezu a plastu (nejčastěji polypropylenu).

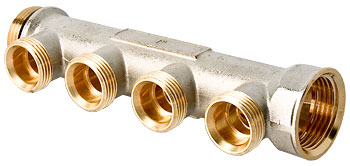

Rýže. 1. Mosazný rozdělovač VTc.500.NE
Příklad mosazného rozdělovače bez ovládacích prvků je zobrazen v obr. 1. Tělo výrobku je vyrobeno lisováním za tepla a má tvar vhodný pro montáž – s šestihrannými sekcemi v místě závitu kolektoru (je vnitřní/vnější). K ohybům lze připojit jak trubky přímo – pomocí armatur rozdělovače, tak armatury (zejména kulové kohouty VTc.720.NE). Prostřednictvím speciálního T-kusu lze rozdělovač rozdělovacího topení vybavit odvzdušňovacím ventilem, vypouštěcím ventilem nebo měřicím zařízením.
Rýže. 2. Provedení a vzhled rozdělovače s uzavíracími ventily VTc.580.N
Na obr. 2 je zobrazena varianta „komplexního“ kolektoru – VT.580.N (NE), jehož výstupy jsou vybaveny uzavíracími ventily. Konstrukce tohoto rozdělovače zahrnuje tělo z poniklované mosazi 1 s připojeným výstupním potrubím 2 (jejich spojení je provedeno na závit a utěsněno anaerobním vytvrzovacím lepidlem Loctite, schváleným pro styk s potravinářskými kapalinami). Ve vývodech karoserie mezi těsněním sedel vyrobených z PTFE (teflonu) 3 jsou umístěny kulové ventily 4 – mosaz, chrom. Závěrka je poháněna mosaznou tyčí 6 , jehož utěsnění zajišťují dva těsnicí kroužky EPDM 5 . Průtok se uzavře otočením rukojeti ABS o 90º 7 , který se k tyči připevňuje pomocí šroubu 8 .
Jak víte, kulové kohouty lze použít pouze jako uzavírací ventily, jejichž ventil musí být v jedné ze dvou poloh – „Otevřeno“ nebo „Zavřeno“, ale ne ve střední poloze. Pro případy, kdy je nutná plynulá regulace průtoku pracovního média, je zapotřebí rozdělovač typu VTc.560.N (NE) vybavený vestavěnými ventily.
Rýže. 3. Provedení a vzhled kolektoru s vestavěnými ventily VTc.560.NE
Konstrukce kolektorů VTc.560 (obr. 3) obsahuje tělo z poniklované mosazi 1. Rotace mosazné tyče 3 vede k lineárnímu pohybu jezdce cívky 4 s vyměnitelným těsněním cívky EPDM 5, které je k tyči připevněno šroubem. Tyč je upevněna pružinovou sponou 7. Jako těsnění tyče se používají dva kroužky 6 z EPDM. Mosazná ventilová spojka 2 má závitové připojení k tělu. Těsnost tohoto spojení je zajištěna těsnicím kroužkem z EPDM 8. Průtok ventilem se nastavuje otáčením knoflíku. 9, vyrobeno z ABS plastu. Sběrač je vybaven sadou rukojetí v červené a modré barvě.
Novým typem rozdělovačů jsou nerezové rozdělovače. Vyrobitelnost materiálu umožňuje jejich výrobu s větší průtokovou plochou než jejich mosazné protějšky (pro rozdělovač VTc.505.SS o jmenovitém průměru 1″ – 1500 mm 2 ). To pomáhá vyrovnat tlak pro spotřebiče připojené ke kolektoru. Tabulka ukazuje srovnání charakteristik VALTEC rozdělovačů z nerezové oceli a mosazi, ekvivalentní v připojovacích rozměrech – 1″, „Eurocone“.
Tabulka. Porovnání charakteristik nerezových a mosazných rozdělovačů
Rozdělovač se používá při vytápění a zásobování vodou k nasměrování pracovní tekutiny podél okruhu a zpět. Potřeba těchto zařízení je dána nejen požadavky na moderní kolektorové systémy, ale také funkčností. Distribuční potrubí umožňuje vytvořit víceokruhové potrubí, které se poměrně snadno udržuje, což zase zaručuje dlouhodobý provoz všech modulových prvků. Podívejme se na hlavní body týkající se struktury, klasifikace a použití těchto struktur.
<strong>Obsah</strong>
<strong>Co je distribuční potrubí</strong>
Distribuční potrubí Jedná se o hřeben s trubkami, ke kterým jsou připojena různá topná a vodovodní zařízení. Struktura se zpravidla skládá ze dvou prvků. Jeden hřeben je podávací, druhý reverzní.
Vývody rozdělovače mají vnější nebo vnitřní závity, našroubují se na něj přípojky potrubí, čerpadla a další armatury. Komponenty jsou vybírány s ohledem na průměry průchodů. Může to být buď malý tříčtvrteční Du-20 nebo 32 1/1palcový Du-4.
<strong>Сферы применения</strong>
2. Podlahové rozvody kolektorů
3. Vytápění soukromého domu
4. Přívod teplé a studené vody
Distribuční rozdělovač poskytuje jiný počet výstupů, který se rovná počtu připojených zařízení. Ve vytápění jsou to radiátory, konvektory, kotel a vzduchotechnický topný okruh. Uvedené zařízení vyžaduje přísně fixní objem média a jeho teplota musí také odpovídat základnímu režimu.
Kolektor funguje jako prostředník mezi zdrojem a recipientem vody. Spojuje všechny spotřebitele, aniž by narušil jejich autonomii. Bez ohledu na to, zda se jedná o modul topení nebo zásobování vodou, všechna zařízení připojená k hřebenům fungují maximálně efektivně.
<strong>Jaké typy distribučních rozdělovačů existují?</strong>
Rozdělovače se rozlišují materiálem, celkovými rozměry, výrobcem a určením. Pokud mluvíme o materiálu, pak je třeba především poznamenat, že téměř všechny obrobky jsou získány jako výsledek speciálního zpracování. Provádí se ručně pomocí nástrojů. Kovový profil je řezán laserovými nůžkami a leštěn. Polypropylen je pájen nebo lepen ze zbytků trubek a tvarovek.
Strukturálně se hotové výrobky téměř neliší, s výjimkou některých drobných nuancí. To je důvod, proč je většina klasifikací založena na typu suroviny. V tomto ohledu jsou distribuční rozdělovače rozděleny na
Pro výrobu zvolte nerez nebo běžnou černou ocel. Jedná se o poměrně pevné a odolné kovy, odolné vůči korozi a mechanickému poškození.
Měď má také dobré výkonové vlastnosti, je spolehlivá a odolná, a co je důležité, rychle se zahřívá a dlouho udržuje teplo. To je velké plus pro vytápění, ale tento kov je méně odolný vůči rzi.
Instalatérská mosaz je žádaná kvůli své nízké ceně. Dodatečná úprava složením chrómu a niklu činí strukturu hustší, takže je poměrně obtížné takový kolektor rozbít.
Polypropylenové rozdělovače jsou často instalovány v kotelnách a na podlahách venkovských domů a chat. Je důležité si uvědomit, že provozní rozsah těchto konstrukcí je poměrně úzký. Když dojde k prudkému skoku teploty nebo tlaku v systému, hřeben s největší pravděpodobností praskne nebo utrpí značné poškození. Další výměna bude vyžadovat značné náklady. Hřeben budete muset doslova vystřihnout. V případě kovových je vše mnohem jednodušší. Pokud se náhle rozhodnete je vyměnit, stačí pouze odšroubovat závit.
<strong>Rozdělovač vody</strong>
Distribuce vody ve vlastním domě nebo bytě prostřednictvím kolektoru je považována za nejlepší možnost. Je to pohodlné a jednoduché. Kompaktní hřebeny jsou instalovány v instalatérské skříni a vybaveny potřebnými armaturami, pokud nejsou součástí základní sady. Na výstupech jsou například instalovány uzavírací ventily nebo ventily pro rychlou regulaci průtoků kapaliny. Části na hřebenu pro horkou vodu jsou označeny červeně a modře pro studenou vodu.
<strong>Výhody</strong>
1. Vše na jednom místě. Krása použití distribučních rozdělovačů spočívá v tom, že okruhy jsou blízko. Pro úpravu větve např. pračky nemusíte vypínat vodu v celém domě. Stačí pokrýt požadovanou oblast.
2. Esteticky příjemné. Mnoho majitelů domů nekupuje vodní hřebeny, ale instaluje další kulové ventily na vodovodních místech. Tato kompozice nevypadá nijak zvlášť esteticky a zabírá příliš mnoho místa. Kabeláž rozdělovače je kompaktní a vypadá atraktivně. Každý detail je zde na svém místě, žádné vyčnívající trubky nebo ventily.
3. Vysoká kvalita. Záruční doba je individuálně stanovena výrobcem. V průměru je to od tří do deseti let.
<strong>Rozvod topení hřeben</strong>
Kotelny s kotlem na plyn nebo tuhá paliva jsou vybaveny rozvodnými hřebeny, pokud jsou dva a více spotřebitelů. Víceokruhový systém s tímto doplňkem dokonale zvládne všechny funkce. Je však třeba poznamenat, že hřeben může pouze distribuovat toky;
<strong>Výhody</strong>
1. Pod kontrolou. Možnost seřízení a opravy bez odpojení hlavních komponent.
2. Úspory. Vyhrazené linky mohou výrazně snížit spotřebu energie.
3. Bezpečnost. Vzhledem k tomu, že parametry jsou nastaveny pro každý řádek zvlášť, pravděpodobnost poruchy
<strong>Univerzální rozdělovací hřebeny</strong>
Abyste si nemuseli dělat starosti, zda jste si koupili správný rozdělovač, je lepší zvolit produkty, které kombinují několik funkcí. Přesně takové vyrábí náš dlouholetý partner, průmyslová skupina Giedruss.
Řady DM a DMSS jsou určeny pro systémy vytápění, TUV (zásobování teplou vodou), zásobování studenou vodou (zásobování studenou vodou). První z uhlíkové nebo černé oceli, jak se lidově říká, patří do rozpočtové kategorie. Nejlevnější hřeben vás bude stát pouze 2635 XNUMX rublů. Připevňuje se na obyčejné svorky, které také stojí haléře. Kromě této nepochybně důležité výhody existují i další
<strong>Výhody</strong>
1. Snadná montáž. Rychle se instaluje bez použití složitých technických nástrojů.
2. Kompatibilita. Závit GOST je vhodný pro většinu tvarových dílů.
3. Tlaková zkouška. Modely jsou testovány na tlak do 10 barů.
4. Těsnost. Vnější závity s válcovým zahloubením zajišťují spolehlivé spojení bez netěsností.
5. Ochrana. Otvor pro vzduchový ventil ochrání potrubí před kontaminací plynem a rzí.
6. Mobilita. Koncový výstup (také známý jako tranzit) pro pohodlnou montáž několika hřebenů. Elektroinstalace pro šest, sedm, osm, deset spotřebitelů během několika minut. Potřebujete pouze spojku vhodného průměru.
