Přehled všech typů hydraulických lisů Garwin

Jak získat dostatečnou sílu pro zalisování ložiska do sestavy? Nejjednodušší a nejsprávnější způsob je použití hydraulického lisu.

Jak získat dostatečnou sílu pro zalisování ložiska do sestavy? Nejjednodušší a nejsprávnější způsob je použití hydraulického lisu.

Účelem hydraulických lisů je zajistit rychlé a bezpečné zalisování nebo vylisování těsně přiléhajících dílů. Kromě toho se používají pro montáž a demontáž různých jednotek a dílů. Jejich princip fungování a technické vlastnosti jim umožňují provádět tyto operace snadno.

Správná volba hydraulického lisu poskytne autoservisu nebo montážní dílně mnoho výhod. V tomto článku vám řekneme, jak se správně rozhodnout, poskytnout doporučení a zkontrolovat řadu hydraulických lisů Garwin.

Typy hydraulických lisů a jejich účel Všechny hydraulické lisy mají podobný princip činnosti. Pracovní tyč, která je poháněna pohonem, přenáší sílu na díl nebo jednotku upevněnou rámem. Při práci se používají speciální trny. Například sada lisovacích trnů Licota ATB-1175 je ideální pro ložiska a silentbloky.

Rozmanitost hydraulických lisů spočívá v konstrukčních vlastnostech a typech použitého pohonu. V závislosti na nich je zařízení rozděleno do různých tříd.

Vertikální hydraulické lisy s ručním pohonem

Nejběžnější typ hydraulického lisu. Jedná se o rámovou dvousloupkovou instalaci s ručním nebo nožním hydraulickým pohonem. Kromě pohonu má zařízení pracovní stůl a manometr. Tato třída se obvykle nazývá podlahový nebo vertikální hydraulický lis.

Toto zařízení nejčastěji využívají malé čerpací stanice. Hydraulický lis je obvykle dimenzován na sílu do 20 tun, což je pro práci s komponentami lehkých vozidel zcela dostačující.

Další výhodou je autonomie, protože pro provoz není potřeba žádný zdroj energie.

Stolní hydraulické lisy

Ručně ovládaný hydraulický lis může být stolní verze. V tomto případě není konstrukce umístěna na podlaze, ale je instalována na stůl nebo pracovní stůl. To platí zejména pro autoservisy, kde není dostatek místa pro umístění podlahového hydraulického lisu. Stolní modely se navíc často používají v malých opravnách.

Lisy tohoto typu jsou většinou dimenzovány na sílu až 15 tun, což ne vždy stačí. Je také nutné počítat s tím, že díky svým kompaktním rozměrům je zařízení využíváno především pro výrobky malých rozměrů.

Elektrohydraulické lisy – od 50 tun a výše

Konstrukce lisu využívá elektromotor. Jednotky vyvinou sílu 50 tun a více, v závislosti na modelu. Elektrohydraulický lis je výkonné zařízení pro výrobní podniky a servisní střediska nákladních vozidel.

Elektrohydraulický pohon navíc zvyšuje rychlost práce a eliminuje potřebu fyzické námahy operátora. Jednoduše řečeno, práce se dělá rychleji a snadněji.

Lisy s pneumaticko-hydraulickým pohonem

Pneumatický hydraulický pohon také zvyšuje výkon a rychlost lisu. Lisy této třídy vyvinou sílu až 100 tun a používají se na stejných místech jako elektrické.

Pneumaticky poháněné hydraulické lisy se snadno udržují a lze je používat ve výbušném a požárně nebezpečném prostředí, jako jsou chemické závody. Tento model může pracovat nejen se stlačeným vzduchem, ale také v manuálním režimu. Díky tomu je pneumatická hydraulika ideální pro společnosti, které potřebují výkonná, hospodárná a bezpečná zařízení.

Pneumatický pohon lisu musí být zásobován vyčištěným vzduchem použít zařízení pro přípravu stlačeného vzduchu na pneumatické lince.

Jak si vybrat: vlastnosti a vlastnosti

Měli byste si vybrat lis, který bude svými vlastnostmi přesně odpovídat vašim pracovním potřebám. Nebo ještě lépe, berte je s malou rezervou. Je také důležité, aby byl hydraulický lis uživatelsky příjemný a měl dlouhou životnost.

• Velikost tlaku, který lis vyvíjí
• Velikost produktů, které lis zvládne

Tyto parametry jsou vybírány na základě typu činnosti podniku nebo dílny. Například stolní lis o síle 10 tun bude pro autoservis rozhodně neúčinný. Pro malou službu nemá smysl pořizovat drahý elektrohydraulický lis s maximální silou 100 tun.

Maximální lisovací síla je uvedena v technické specifikaci zařízení. Pokud pochopíte, s jakými částmi budete pracovat, nebudou při výběru žádné potíže.
Standardní gradace vypadá takto:

1. Servis pro osobní vozy – do 30 tun
2. Servis pro nákladní vozidla – od 45 tun a výše
3. Pro průmyslové podniky – nejlépe od 75, ale často existují výjimky

Rozměry výrobků, které se vejdou na pracovní stůl, závisí na třech podmínkách:

• Šířka stolu;
• Výška hydraulického lisu;
• Zdvih pracovní tyče (pístu).

Vlastnosti

1. Spolehlivost stavby
   Rámový hydraulický lis je vyroben z odolného kovu a má úhledné svařované švy.

2. Hladkost zdvihu tyče
Měli byste se vyvarovat nákupu lisu, jehož tyč se pohybuje nerovnoměrně a trhaně, protože ovládání zařízení bude nepohodlné. Plynulost jízdy ovlivňují dva faktory: kvalita hydraulické pumpy a úroveň provedení tyče.

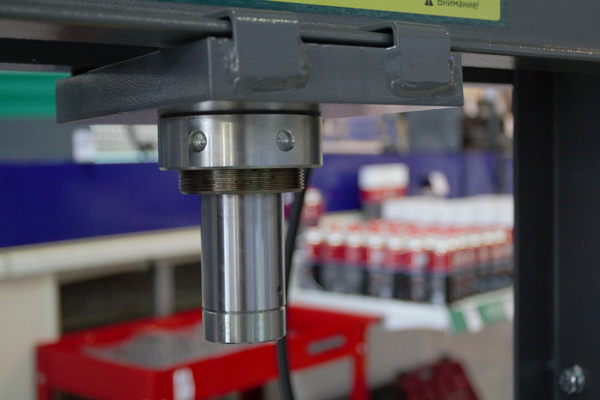

3. Chromování tyče
Pracovní tyč je nutné chránit před korozí.

4. Bezpečnostní pojistný ventil
Dělá práci bezpečnější tím, že uvolňuje tlak při dosažení maximálních povolených sil.

5. Umístění pracovního stolu a válce
Pohyb tyče v horizontální rovině a nastavení výšky stolu zvyšují komfort práce.

6. Mechanismus navijáku
Nezbytné pro průmyslové a nákladní hydraulické lisy, které jsou obzvláště masivní (hmotnost nad 200 kg). Mechanismus slouží ke zvedání nebo spouštění pracovního stolu.

7. Automatický návrat tyče
Zvyšuje rychlost a pohodlí práce.

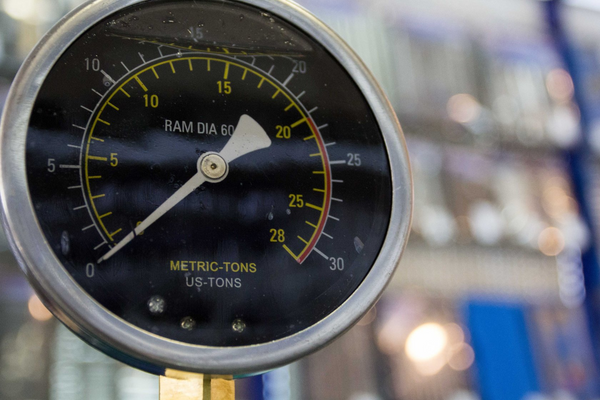

8. Kvalita tlakoměru
Přednost by měla být dána tlakoměrům plněným olejem (glycerin). Jsou odolné proti vibracím, což zajišťuje vysokou přesnost odečtů.

Při výrobě hydraulických lisů Garwin jsou brány v úvahu všechny výše uvedené vlastnosti. Jedná se o levné, pohodlné a spolehlivé zařízení určené především pro čerpací stanice. Jejich použití se však neomezuje pouze na toto. Sortiment zahrnuje také lisy pro autoservisy a průmyslové podniky. Představují je modely s pneumaticko-hydraulickým pohonem a dokážou vyvinout sílu od 45 do 100 tun.

číst

Jak vybrat akumulátorovou řetězovou pilu? Hodnocení akumulátorových zahradních pil od GARVIN!

Obsah 1. Klady a zápory akumulátorových řetězových pil 2. Jak vybrat dobrou akumulátorovou pilu? Technické vlastnosti 3. Baterie do řetězových pil 4. Další výhody 5. Jak vybrat akumulátorovou mini pilu? 6. TOP 5 akumulátorových řetězových pil z řady GARVIN Akumulátorová řetězová pila je nářadí na baterie a je určeno pro

Hydraulický lis je bez nadsázky jedním ze 100 největších vynálezů lidstva. Vzhled takového stroje usnadnil Pascalův zákon, který byl formulován již v roce 1653. První takové zařízení si nechal patentovat anglický vynálezce, jeden ze zakladatelů hydraulického inženýrství, Joseph Bramah, v roce 1795.

Hydraulický lis se zprvu používal ke zvedání těžkých břemen a získávání přírodních olejů a šťáv a také k formování balíků sena. Postupem času se konstrukce hydraulických lisů měnila a modernizovala. Od roku 1820 se jednotka začala používat v kovodělném průmyslu pro lisování trubek. O 55 let později se v návrhu objevilo razítko a pohyblivá traverza, které přispěly k zavedení technologie do vojenského průmyslu.

Díky úspoře kovu, jednoduchosti konstrukce, rychlosti výroby a optimálnímu výkonu našel lis široké uplatnění při výrobě automobilů, námořních plavidel, letecké a zemědělské techniky.

<img src=“https://www.heavy-lift.ru/wp-content/uploads/ckeditor/q1.jpg“ />Konstrukce a princip činnosti hydraulického lisu

Princip, založený na Pascalově zákoně, lze formulovat následovně: síla proudění tekutiny, která přechází z malého válce do velkého, se zvyšuje úměrně s rozdílem ploch obou válců. Stejný princip činnosti spočívá v konstrukci zvedáku. Je pozoruhodné, že hydraulický tlumič používá obrácenou techniku ​​stejného účinku.

Princip činnosti je následující: pomocí ovládání obsluha ovládá olejové čerpadlo, které dodává hydraulickou kapalinu do válce, čímž vytváří tlak vedoucí k pohybu tyče. Poté tyč vyvíjí určitý tlak na obrobek (proces lisování). Činnost hydraulického lisu lze přirovnat k principu činnosti mechanické páky.

Konstrukce hydraulického lisu se provádí hlavně podle jednoho schématu: dva stojany jsou namontovány na základně a mezi nimi je střední příčka, která může změnit svou polohu pro práci s obrobky různých velikostí, zatímco horní příčka slouží jako podpěra pro hydraulický válec. Okruh může také obsahovat rozdělovač, potrubí, čerpadlo a nádobu na olej. Rámová konstrukce hydraulických lisů je vyrobena z kovových profilů nebo silné vysokopevnostní oceli.

Odrůdy a vlastnosti

Hlavní charakteristiky hydraulického lisu (parametry každého modelu jsou uvedeny na výkresu):

• kompresní síla (tuny);
• síla rukojeti (Newtony);
• provozní rychlost (milimetry za sekundu);
• pracovní zdvih (centimetry);
• tlak oleje v hydraulickém pohonu (Megapascal);
• výkon pohonu (kilowatty);
• rozměry a hmotnost (milimetry a kilogramy).

Tento rozsah parametrů definuje dva typy pohonů:

• pohon čerpadla – nevyužívá princip akumulace energie;
• Pohony čerpadlo-setrvačník a čerpadlo-akumulátor – využívají akumulaci energie v obdobích mezi pracovními zdvihy.

Čerpací stanice používá různé typy hydraulických lisů: stolní, vertikální, elektrohydraulické a pneumohydraulické (schopné vyvinout sílu až 100 tun).

Podle způsobu fungování se hydraulické lisy dělí do dvou skupin:

Výrobci vyrábějí jednotky s uzavřenými a otevřenými rámy pro práci s prvky nestandardních tvarů. Na základě rozměrů se rozlišují stolní a stojací modely. V závislosti na lůžku existují 2 typy lisů: stojanové a sloupové. Podle typu lze rozlišit dvě kategorie zařízení: univerzální a specializovaná (speciální účel).

Aplikace a praktické rysy práce

Široká škála výkonových a konstrukčních řešení hydraulických lisů umožňuje jejich použití pro různé úkoly: lisování, ořezávání, lemování, ražení, lisování, šití, kalibraci, ohýbání, kování a dokonce i laminování.

• průmyslová produkce;
• Likvidace odpadu (horizontální instalace);
• opravy vozidel a speciálního vybavení;
• zámečnické práce.

Pomocí takového zařízení můžete pracovat s trubkami a kovovými profily, plastovými a keramickými výrobky, uhlíkovými a uhlíkově-grafitovými elektrodami, stejně jako vyrábět pryžové díly, kabely, elektroizolační materiály, různé dokončovací a stavební desky a mnoho dalšího.

Vlastnosti různých modelů:

• glycerinové tlakoměry se vyznačují zvýšenou přesností, odolností, potlačením vibrací a širokým rozsahem měření;
• mechanismus navijáku je nezbytný pro nastavení pracovní plochy;
• funkce automatického návratu tyče výrazně zlepšuje produktivitu;
• pojistný ventil zabrání nadměrnému tlaku;
• pochromovaná tyč eliminuje korozní procesy;
• moderní jednotky jsou vybaveny progresivním CNC.

Návrhy navíc neobsahují různé moduly, které chrání před přetížením, což má pozitivní vliv na cenu lisovacího zařízení. Je také pozoruhodné, že poloha pohyblivého stolu nemá žádný vliv na hodnotu tlaku.

Výhody

Mezi výhody hydraulických lisů patří hlavní:

• významný zisk;
• schopnost realizovat různé technologické procesy;
• vysoká konstrukční spolehlivost a bezpečnost;
• snadnost práce v daném režimu;
• snadné ovládání a nízká hladina hluku;
• možnost připojení libovolného hydraulického zařízení k pohonu (lopaty, sbíječky, chapadla, kotoučové pily);
• rychlost a praktičnost.

Před zakoupením takového zařízení byste měli věnovat pozornost materiálu konstrukce rámu, kvalitě švů, přítomnosti vratného pístu, provozuschopnosti a spolehlivosti tlakoměru a hydraulického systému a také zkontrolovat možnost nastavení výška pracovní plochy.

Je možné vyrobit hydraulický lis vlastníma rukama?

V závislosti na druhu činnosti může být v domácí dílně nebo garáži požadován způsob lisování jakýchkoli dílů nebo obrobků. V takových podmínkách se zpravidla nevyžaduje použití zařízení s vynikajícími technickými vlastnostmi, protože síla 10-20 tun je zcela dostačující.
Takový hydraulický lis se bude skládat z rámu, pístu a válce. Dále budete potřebovat spolehlivý tlakoměr, který vám umožní zjistit přesnou sílu stlačení. V domácích zařízeních, která jsou často sestavována k řešení specifických problémů, je tlak ve válci čerpán pomocí ruční pumpy. Tato část může být umístěna vedle konstrukce nebo do ní zabudována. Základem je nejčastěji lahvový zvedák.

Za tímto účelem budou vyžadovány určité nástroje a díly:

• svářecí zařízení a sada elektrod;
• Úhlová bruska nebo pila na kov;
• metr, kleště a kladivo;
• pružiny, zvedáky, kanály, ocelové plechy, trubkové profily a ocelové pásy.

Stará mostní houba může sloužit jako tažný prvek. Před zahájením akce je nejlepší nakreslit nákres budoucího stroje, abyste si usnadnili práci a měli jasný příklad umístění všech dílů. Je důležité rozhodnout, kde bude zvedák umístěn – v horní nebo spodní části hydraulického lisu.

V případě známek poruchy nebo výpadku napájení jsou přijata následující opatření:

• odstranění nesrovnalostí na dálnicích pomocí ostřikovačů plynu;
• odstranění přebytečného vzduchu a mezer, stejně jako nastavení ventilu;
• rozebrání mechanismu, aby se vyloučilo zaseknutí a zaseknutí;
• mazání a preventivní kontrola součástí, aby se předešlo selhání stroje.

Abyste se ochránili při provozu takové jednotky, důrazně se doporučuje používat vysoce kvalitní olej, ochranné brýle a ochranný oděv. Je také důležité zajistit, aby byl díl nebo obrobek umístěn do středu dorazu plunžru.

Aby se předešlo problémům s funkčností, doporučuje se hlídat stav kapaliny, která by neměla být příliš tmavá nebo by neměla být vystavena přímému slunečnímu záření. Protože ale lis není tak složitá jednotka jako spalovací motor nebo převodovka, je možné olej čistit pomocí filtrů.
